Podstawą żaluzji samonośnej są listwy prowadzące, na których leży cała waga pancerza. Przedstawicielami tej specjalnej wersji żaluzji zewnętrznych są żaluzje samonośne BRAVO i STS. Do żaluzji samonośnych można użyć wszystkich typów i wielkości lameli oprócz Cetta 50. Można do nich zintegrować również sieć przeciwko owadom.

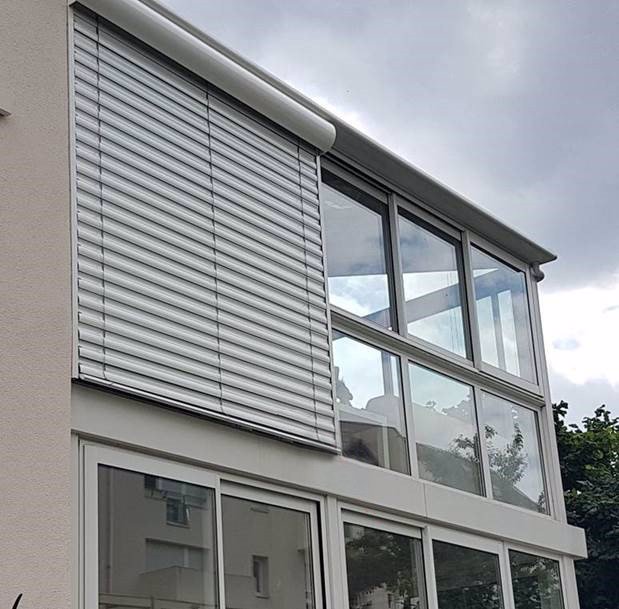

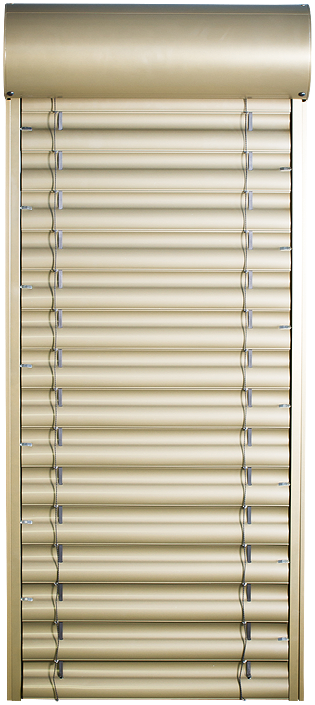

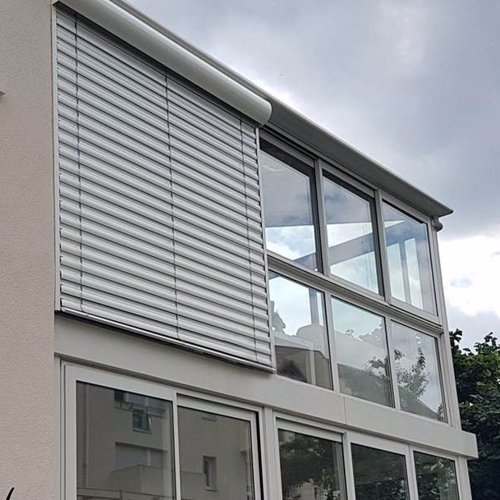

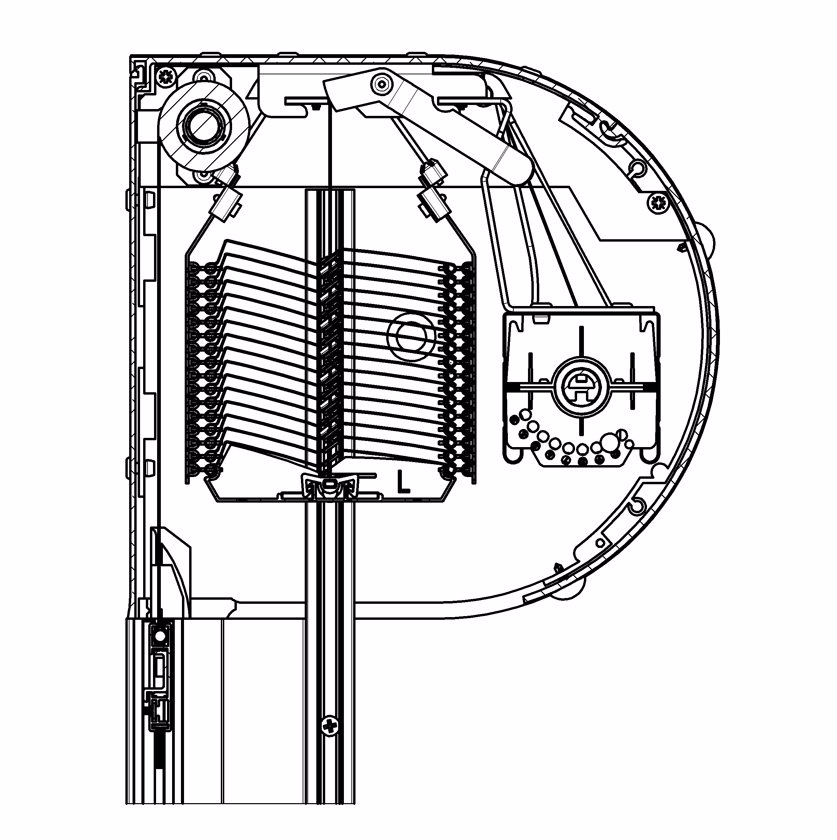

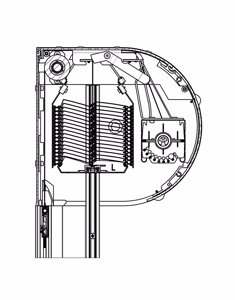

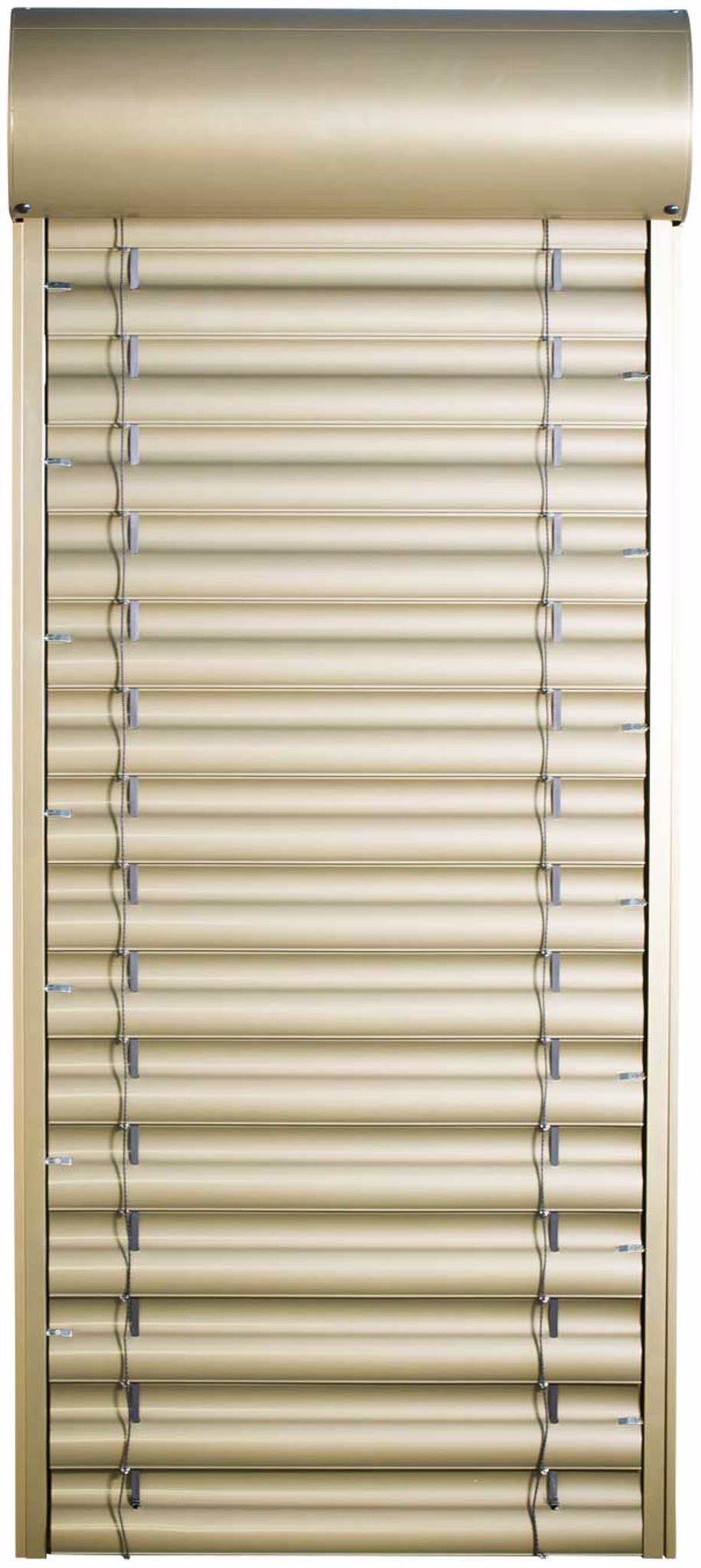

Bravo jest to samonośna żaluzja z pakietem żaluzji poza kanałem, która posiada zaokrągloną kasetę. W przypadku BRAVO kaseta jest zawsze natynkowa, to znaczy jest widoczna na elewacji domu. Na bokach kasety jest umieszczona stopa do połączenia z listwami nośnymi. Żaluzja BRAVO jest przeznaczona do montażu do mniejszych otworów budowlanych – dzięki specjalnemu zawieszeniu i mimośrodowemu ułożeniu kanału wysokość skrzynki jest o 40 mniejsza niż w wersji standardowej.
Samonośna żaluzja STS aluminium jest samodzielnym wyrobem finalnym z aluminium. Górny profil (kaseta) jest wraz z pakietem lameli umocowany do listew prowadzących z pomocą specjalnej stopy i wieszaka górnego profilu. Można zatem użyć tylko uchwytów listew prowadzących bez uchwytu na żaluzję, jak byłoby konieczne w przypadku zwykłego montażu żaluzji zewnętrznej. Samodzielnej żaluzji zatem już nie trzeba mocować. Zasada jest taka sama, jak w przypadku wyrobu VIVA. Montaż jest prosty i szybki. Obsługa tylko z pomocą silnika. Żaluzje można sprzęgać. Można wybrać prawie wszystkie typy lameli w danych kolorach, łącznie z flexi i w wersji prostopadłej listwy dolnej i SLIM. Nie można wybrać lameli Cetta 35/50. Można lakierować górny i dolny profil, listwę prowadzącą, uchwyty prowadnic kolorami RAL a Decoral.
| BRAVO | Szerokość (mm) | Wysokość (mm) | Gwarantowana Powierzchnia (m2) | ||
|---|---|---|---|---|---|
| min. | maks. | min. | maks. | maks. | |
| bez siatki przeciwko owadom | 600 | 3500 | 500 | 3000 | 10,5 |

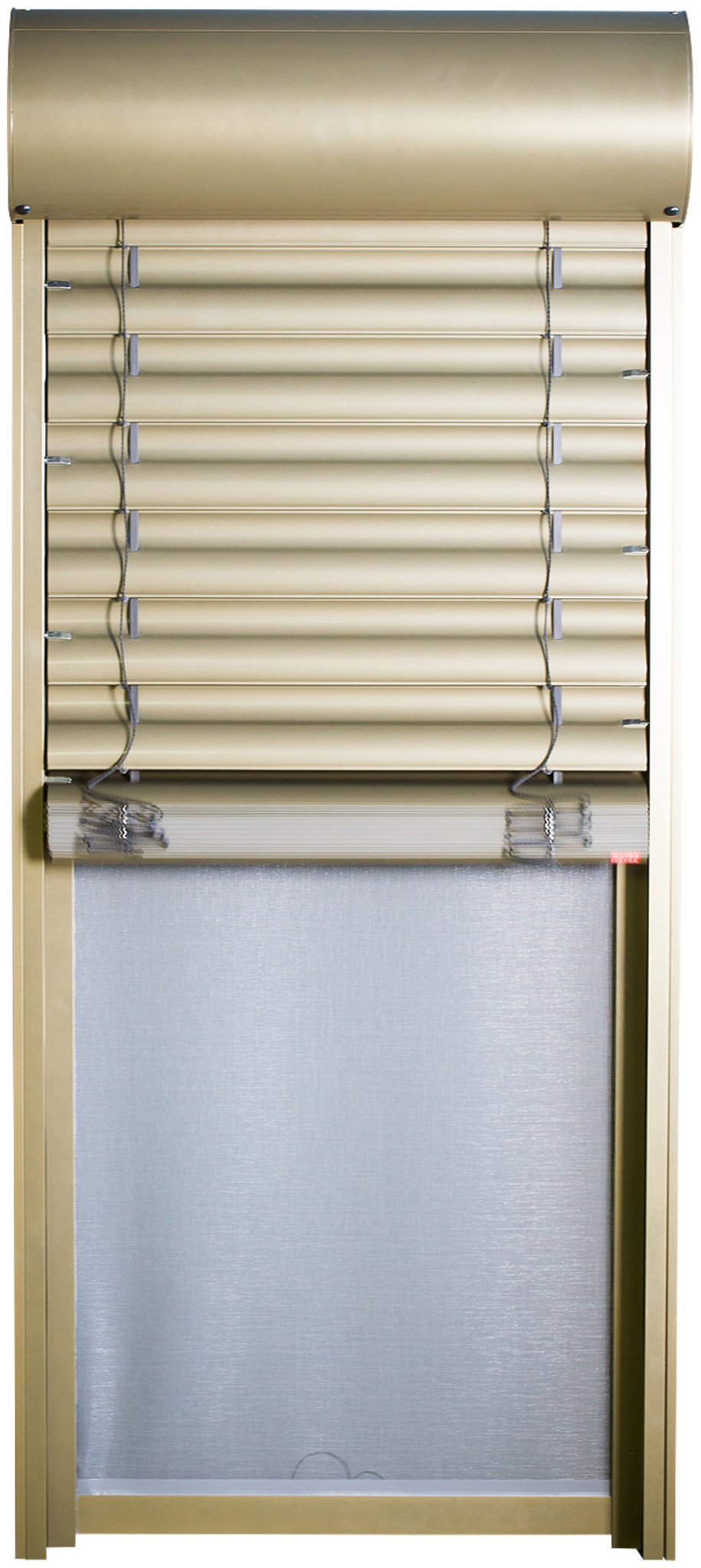

| z siatką przeciwko owadom | 720 | 1800 | 500 | 2500 | 3 |
Przez użycie tego wariantu zaoszczędzi się 40 mm wysokości skrzynki
(wysokości blachy kryjącej) w porównaniu ze standardową wersją.
Maks. wysokość żaluzji, którą pomieści skrzynka o wielkości 210 mm.
| Typ żaluzji | Wysokość żaluzji (mm) |
|---|---|
| Cetta 60 Flexi | 1900 |
| Cetta 65 | 1900 |
| Cetta 80 | 2200 |
| Cetta 80 Flexi | 3000 |
| Cetta 80 Slim | 2600 |
| Cetta 100 Flexi | 3000 |
| Setta 65 | 1900 |
| Setta 90 | 2700 |
| Zetta 70 | 2100 |
| Zetta 90 | 2500 |
| System STS | Szerokość (mm) | Wysokość (mm) | Gwarantowana powierzchnia (m2) | ||
|---|---|---|---|---|---|
| min. | max. | min. | max. | max. | |
| Żaluzja STS | 600 | 4000* | 500 | 4000 | 16 |
*Od 3501 do 4000 mm z aluminiową ramą będzie dostarczany profil usztywniający STS. Kanał z usztywnieniem będzie miał o 15 mm większy pakiet.

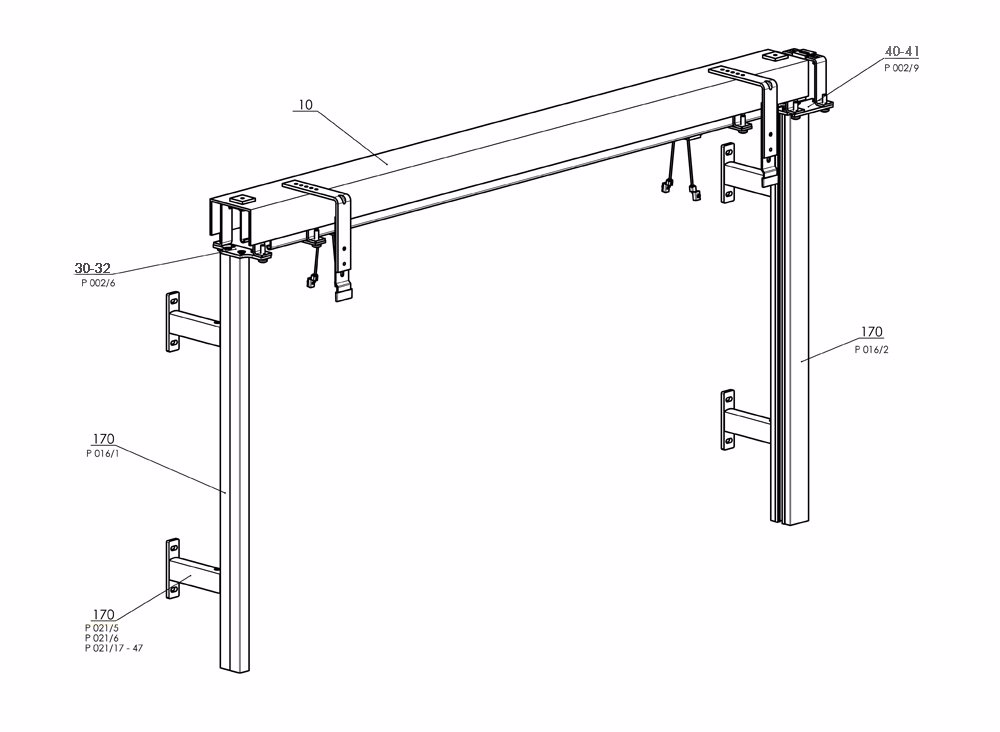

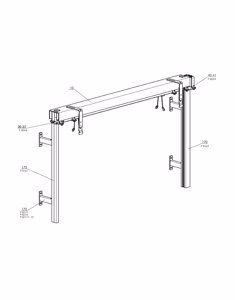

| Pozycja | Nazwa pozycji | Nazwa handlowa | Numer rysunku |
|---|---|---|---|
| 10 | Kaseta wstępnie zmontowana STS | 2-01286-0000 | |

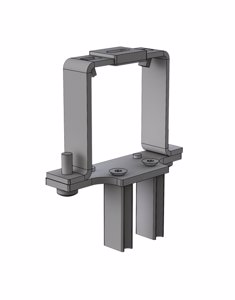

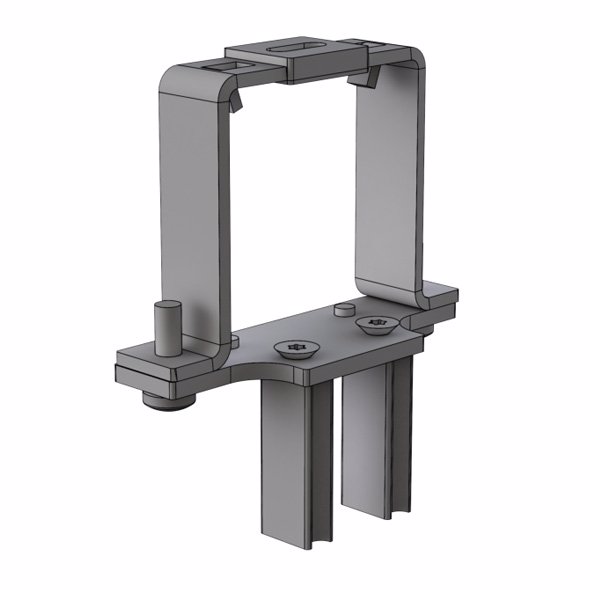

| 30-32 | Wieszak listwy górny – AL PROFIL STS | P002/6 | 2-01093-0000 |

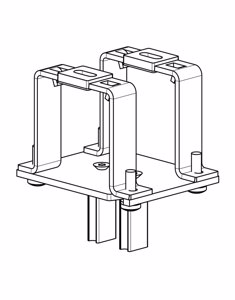

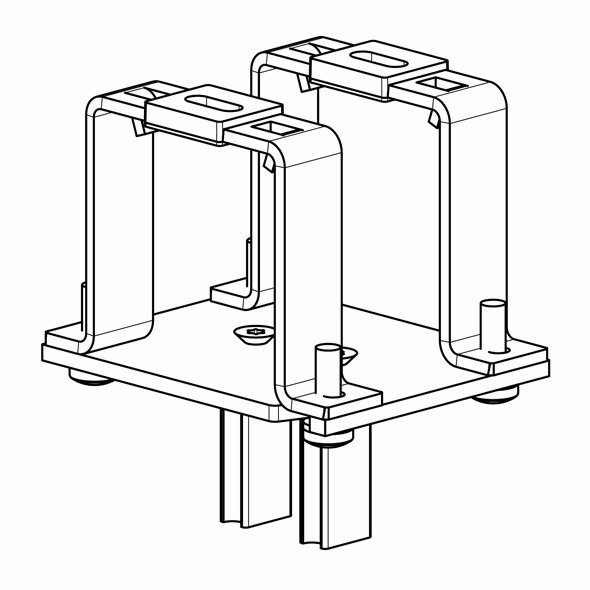

| 40-41 | Stopa podwójna STS | P002/9 | 2-01628-0000 |
| 170 | Profil listwy prowadzącej STS | P016/1 | 7-302121-PU52 |
| 170 | Listwa STS - podwójna | P016/2 | 7-303530-0000 |

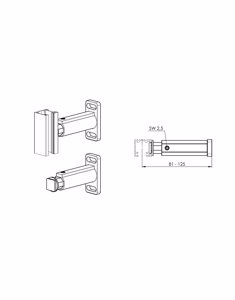

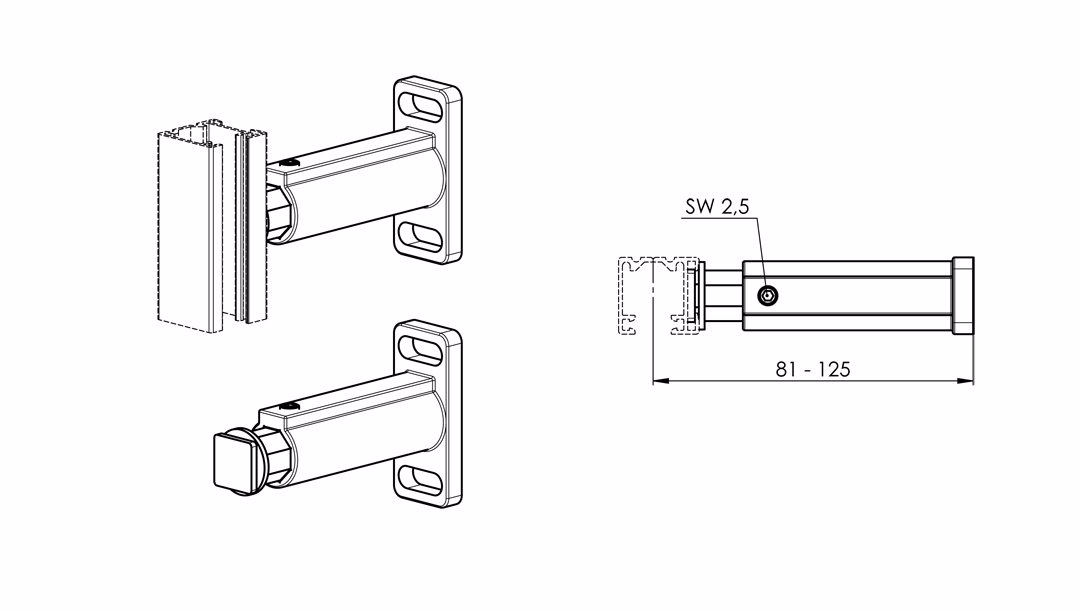

| 170 | Uchwyt listwy prowadzącej STS 56-80, 81-125, 80-230 mm | P021/5,6,17-47 | - |

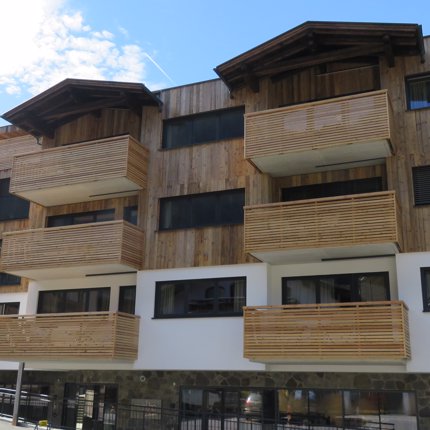

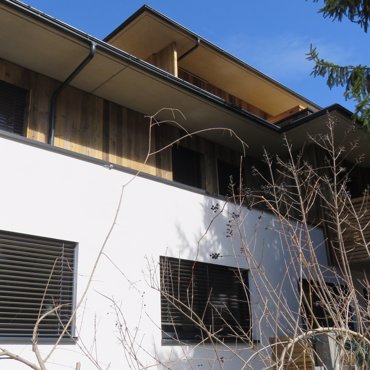

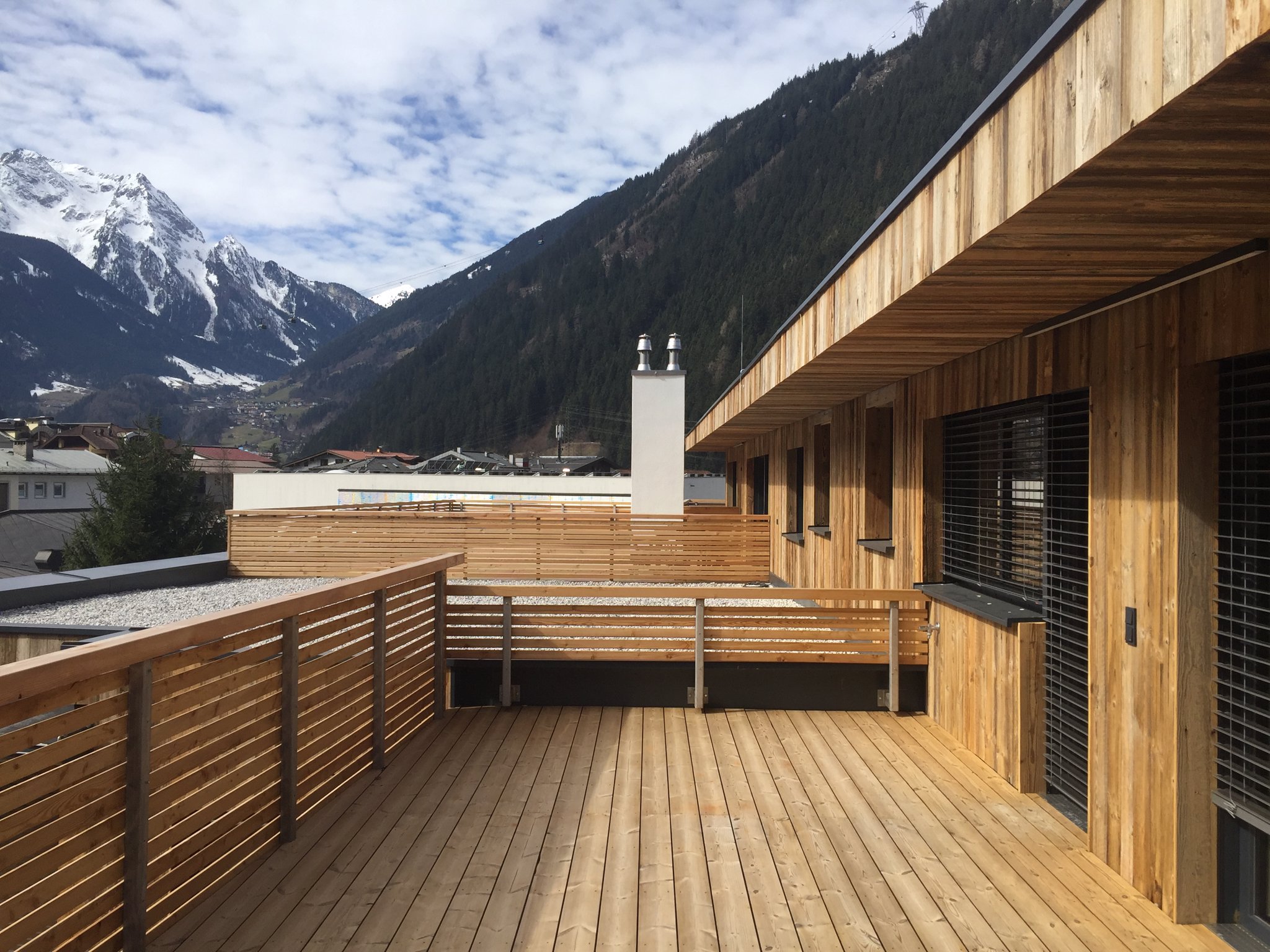

Galeria produktów
